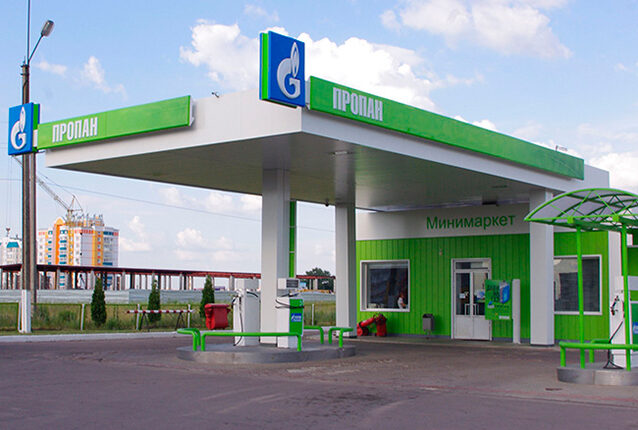

АГЗС состав и устройство

От Опубликован

Устройство и конструкция АГЗС соответствуют нормам «Требований пожарной безопасности автозаправочных станций» СП 156.13130.2014. Конструктивно система АГЗС состоит из резервуаров для хранения сжиженного газа, насосного агрегата с подводящими трубопроводами, колонок для подачи газа, систем аварийной безопасности и управления.

Классификации систем АЗС

По различным критериям проектирование системы АЗС можно разделить на четыре типа:

Расположение — в городе или за его пределами;
Тип резервуара — наземный или подземный;
Конструкция резервуара — одностенный или двустенный;
Насосные агрегаты — количество агрегатов, используемых для подачи и слива из газовоза. Стоимость заправки определяется в соответствии с этими классификациями. В эту систему также включены резервуары для сжиженного углеводородного газа.

Резервуары СУГ и строительство АГЗС

Резервуары СУГ, используемые при создании АГЗС, могут быть как одностенными, так и двустенными. В зависимости от конструктивных требований существуют как наземные, так и подземные варианты. При использовании двустенных емкостей необходимо значительно сократить расстояние от АГЗС до других сооружений, не входящих в ее состав. В соответствии с требованиями нормативных документов к таким сооружениям относятся:

Промышленные и складские здания

Фабрики, склады и другие коммерческие помещения
Места проведения мероприятий и места скопления людей
Лесные массивы
Дороги и автомагистрали
Парковочные площадки
Автотранспортные кооперативы
Железные дороги
Очистные сооружения и насосные системы для сточных вод
Сооружения и здания с функциональной пожарной опасностью от F1 до F4
Наружные установки категорий AN, BN и GN

Потенциальные опасности

Наличие радиоактивности и опасных веществ, относящихся к классам I и II, согласно ГОСТ 12.1.007, может быть обнаружено в зданиях и сооружениях. Кроме того, потенциальную опасность могут представлять линии электропередачи, электрические подстанции (включая трансформаторные подстанции) и склады (вне зданий) лесных материалов, торфа, горючих волокон, сена, соломы, а также открытые торфяные залежи.

Особые требования к многотопливным автозаправочным станциям (МТАЗС)

На МТАЗС, где на одном объекте размещаются два и более вида топлива, должны использоваться только двустенные резервуары для СУГ, что регламентируется требованиями пожарной безопасности СП 156.13130.2014.

Насосный агрегат

В насосном блоке АГЗС, кроме насоса, подающего СУГ к газораспределительным колонкам, имеется еще один насос, предназначенный для отбора газа из газовоза в хранилище.

Газораспределительные колонки

Существует два вида газораздаточных колонок. Одна работает с возвратом паровой фазы в технологическую систему, другая — исключительно на жидкой фазе. Колонки, возвращающие паровую фазу в технологическую систему, оснащены поршневым уровнемером, что делает их более точными.

Системы безопасности

Компоненты механизмов безопасности включают в себя следующее:

Электронный уровнемер,
Электромагнитные клапаны,
Датчики для отслеживания межстенного пространства камер,
Газоанализаторы,
Детекторы пламени,
Световые/звуковые сигналы,
Заземленные резервуары.

Электронный уровнемер предназначен для ограничения заполнения резервуаров до 85% от установленного объема. Это соответствует пункту 8.35 СП 156.13130.2014.

Состав АГЗС

На АГЗС необходимы устройства для остановки процесса наполнения емкостей сжиженным газом, а также для перекрытия клапанов на трубопроводах, соединяющих парк хранения с автоцистерной. Для прекращения этого процесса используются электромагнитные клапаны, которые по команде пульта автоматики перекрывают трубопроводы, останавливая тем самым наполнение резервуаров.

Проверка межстенных пространств судов

Для контроля межстенного пространства судов могут использоваться датчики давления или электроконтактные манометры. Рекомендуется выбирать последний вариант, поскольку он позволяет наблюдать за величиной давления и передавать сигнал в систему автоматизации. Электроконтактные манометры имеют уставки высокого и низкого давления, что позволяет генерировать сигналы при слишком высоком или слишком низком давлении.

Газоанализаторы и устройства заземления автоцистерн

Газоанализаторы измеряют и сообщают на пульт автоматики о наличии на АЗС паров газа, превышающих допустимую норму. Устройства заземления автоцистерн на АЗС необходимы для того, чтобы следить за качеством заземления газовоза. В случае ненадлежащего заземления при перекачке пропана и бутана по сливным шлангам автоцистерны может возникнуть статическое электричество. Использование заземляющего устройства автоцистерны является обязательным на АГЗС в соответствии с требованиями СП 156.13130.

Щит автоматики

Щит автоматики, расположенный на АЗС, представляет собой устройство, агрегирующее данные со всех приборов и датчиков станции и поддерживающее ее автоматику. Этот щит обрабатывает информацию, получаемую от систем безопасности. Он отвечает за:

Показывает уровень сжиженного газа в резервуарах,
Управление исполнительными механизмами.

Сигналы безопасности

Знак защитного действия
Световая сигнализация режимов работы
Акустическое предупреждение в кризисных ситуациях
