Модульные АГЗС

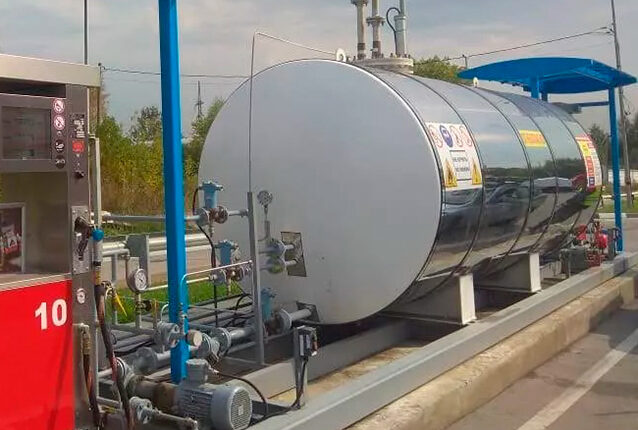

Модульная АГЗС — это автозаправочная станция, предназначенная для приема, хранения и выдачи сжатого углеводородного газа (СУГ) или пропан-бутановых смесей (ПБА, СПБТ). Она поставляется в виде готового заводского изделия «под ключ». На единой стальной раме установлено следующее оборудование:

Оборудование для СУГ

Резервуар

Для СУГ предлагается наземный резервуар в одностенном или двустенном исполнении, вместимостью от 5 м3 до 20 м3.

Газораздаточная колонка

Для заправки авто и бытовых баллонов предлагаются ГРК под навесом одно- или двурукавного исполнения. Для большого потока машин устанавливают двурукавные колонки, чтобы увеличить пропускную способность в 2 раза и ускорить заправку.

В маркетинге представлены модели отечественных и зарубежных производителей: Топаз, Шельф, Технопроект, Ливенка, Tatsuno Rus, Adast, FAS и другие.

Уменьшение Цены

Для снижения стоимости модуля многие производители устанавливают ГРК Технопроект. Таким образом, цена газового модуля может падать до 200–300 тысяч рублей.

Важно Знать

Однако, необходимо иметь в виду, что колонки Технопроекта исключены из государственного реестра средств измерения. Поэтому продажа газа с таким модулем не разрешена.

Насосный агрегат для вывода СУГ из автоцистерны газовоза и поставки газа потребителям

В основе установки лежит насос Corken FD-150 американского производства. Кроме того, возможно дополняющее установку российского/китайского насоса, что уменьшит цену заправки. Также агрегат позволяет закачивать газ в резервуар модуля без сливного насоса.

Запорная и Предохранительная Арматура

Набор для защиты от несанкционированного доступа: манометр, трехходовой кран с фланцем для контрольного манометра, байпасный клапан, предохранительные и сбросные клапаны.

Технологические Трубопроводы

Система для проведения операций слива-налива СУГ из рукавов и технологических газопроводов после работы со сжиженным газом из автоцистерны, а также свеча для очистки остатков.

Выбор Считывателя

Для заправочной станции доступны две возможности: механический и электронный уровнемер. Механический предоставляет только информацию о уровне газа в резервуаре, а электронный предоставляет дополнительные данные, такие как масса, объем и автоматическое управление заправочной станции.

Дополнительное Оборудование

Кроме того, по требованию клиента, модуль АГЗС может быть дополнен дополнительными устройствами, такими как силовой шкаф и щит управления и автоматизации.

Дополнительная Защита От Тепла и Огня для Резервуара

Для возможности увеличения прокачки при работе двух резервуаров предусмотрено использование внешних фланцев. Также предусмотрен использование тензодатчиков веса для приемки газа из автоцистерны, а также датчиков-газоанализаторов для определения довзрывоопасных концентраций газа. Для автоматического перекрытия газовых магистралей при нештатных ситуациях используется система электромагнитных клапанов СЕНС.

Выявление возгорания с помощью сенсорных датчиков-извещателей

Наши сенсорные датчики-извещатели разработаны с целью обнаруживать возгорания в начальной стадии. Высокая чувствительность датчиков позволяет определить происхождение пожара даже до того, как дымовой и тепловой извещатели активируются.

Аварийная система оповещения

Наша аварийная система оповещения предупредит нас о возникшей угрозе для безопасности во время пожара.

Заземление автоцистерны

Мы используем Устройство заземления автоцистерны (УЗА) для дополнительной защиты при пожаре.

Устройство плавного пуска насоса

Для обеспечения безопасности мы используем Устройство плавного пуска насоса (УППН). Это позволяет избежать проблем с непредвиденными остановками в случае аварии.

Перефразировка

Модульная конструкция газового модуля позволяет создавать мобильную АГЗС. Процесс загрузки-разгрузки, перемещения станции до установочного места и выхода её в эксплуатацию существенно упрощается. Также можно перемещать модуль на другую площадку. У нас есть модули разных габаритов, что позволяет снизить стоимость доставки. А доставка модуля осуществляется стандартной еврофурой.

Используются Мини Газовые Заправки

Часто модульные АГЗС используются в бизнесе для продажи пропан-бутана. Также их могут использовать компании для заправки своих автотранспортных средств.

Преимущества Мини АГЗС

Стоимость открытия такой АГЗС значительно меньше, чем при строительстве стационарной АГЗС.

Заводская Готовность и Транспортировка Модульной АГЗС

В модульной АГЗС представлена единая рама, которая предоставляет удобство в транспортировке. Установка и запуск минимальны и мало затратны.

Рост Цен и Дефицит Газовых Заправочных Станций

Постоянный рост цен на бензин и дизельное топливо приводит к постоянному росту количества автомобилей, которые работают на пропане. На рынке отсутствует достаточное количество газовых заправочных станций.

Увеличение Доходности уже Работающих АЗС

Для установки газового модуля на существующие стационарные АЗС, продающие дизельное и бензиновое топливо, необходимо разработать проект и соблюдать правила СП 156.13130.2014 «Станции автомобильные заправочные. Требования пожарной безопасности» по отношению к месту размещения и ближайшим объектам. Для увеличения доходности уже имеющегося бизнеса можно установить газовый модуль на АЗС.

Установка автоматизированной автозаправочной станции

Модуль АГЗС должен монтироваться на открытой площадке на фундаменте, в соответствии с проектом установки МАГЗС на объекте. В месте установки модуля АГЗС должно быть обеспечено следующее:

Фундамент или ровную бетонную площадку, исключающую деформацию рамы АГЗС;
Молниезащита;
Зоны обслуживания;
Система электроснабжения насоса, колонны и другого оборудования переменного тока 380 В, частотой 50 Гц, мощностью 5,5 кВт.

Рабочее и Аварийное Освещение

При установке АГЗС необходимо обеспечить применение грузоподъемных устройств для монтажа-демонтажа оборудования, а также инертного газа для продувки резервуаров и трубопроводов обвязки. Кроме того, необходимо обеспечить уклон резервуара от сливного патрубка от 2 до 3 %о (промилле).

Оборудование для АГЗС

На операторной необходимо установить распределительную сеть с выключателями и счетчиком активной энергии для автомобильной заправочной станции на базе АГЗС. Также должен быть установлен шкаф электрооборудования, автоматики, защиты и КИП, предназначенный для эксплуатации АГЗС.

Установление Оборудования на АГЗС В соответствии с Требованиями

Монтаж оборудования на АГЗС должен происходить в соответствии с установленными нормами ГОСТ 24444−87, СНиП 3.05.05–84, ВСН 332−74 и СНиП 3.05.06.-85.

Отображение Класса Взрывоопасной Зоны

Информация о классе взрывоопасной зоны, категории и классе взрывоопасной смеси, определяемые в соответствии с ОНТП 24–86 и ПУЭ, должна быть отображена на МАГЗС в виде табличек размером 200×200 мм.

Документы для модульной АГЗС

Сертификаты соответствия:

Требованиям промышленной безопасности;
ГОСТ Р;

Другие документы:

Сертификат таможенного союза и паспорт сосуда под давлением;
Паспорта и сертификаты на все комплектующие.

Документ о модуле АГЗС

Для предоставления доступа к модулю АГЗС необходимо предоставить паспорт.
